И так вот наконец то дошел до этого видео. У всех владельцев четырех тактных мотоциклов настает такой период как — пора заглянуть в клапана) Причина этому в основном повышенный цокот самих клапанов из-за износа или же, как у меня из-за пробега т.е ТО. Регулировка клапанов один из самых интригующих моментов мотоциклиста, так как этот процесс на первый взгляд кажется сложным.

Часть 1

Ведь этот механизм очень ответственный узел нашего двигателя, а всякие рассказы про гнутые клапана, побитые поршня только усиливают боязнь лезть самому в регулировку или ремонт. Но все не так плохо как кажется, при наличии некоторого инструмента, изучения мануала и внимательности — это все не так уж и сложно, главное внимательность, и все делать без спешки. И так нам понадобиться чуток спец инструмента, а именно: динамометрический ключ (с возможностью выставления усилия затяжки 12 Н*м) набор щупов (шаг желательно в 0.01мм), микрометр и остальные обычные ключи. Далее нам надо изучить или у кого то узнать внимательно все цифры из мануала, а именно тепловые зазоры на клапанах впуск, выпуск, момент затяжки постелей. Далее нам надо вычитать, как выставлять коленвал по меткам на пластине зажигания, для того что бы промерять изначальные зазоры. Главное мерить зазоры на полностью холодном двигателе, но не ниже +15 градусов воздуха, это связанно с расширением металла. Главное все делать спокойно и внимательно, перепроверять несколько раз свои действия, тем более если делаете этот процесс впервой. Собственно давайте посмотрим первую часть видео, в которой чуток захватим подготовку и снимем крышку головки блока цилиндров).

Часть 2

>
Сняли мы крышку) увидели много чего интересного) хотя кто регулировал клапана на машинах, тот же ваз 2108) принцип тот же только у нас цепь и два распред. вала) Вот таков принцип — от коленвала через цепь идет привод на распред. валы, далее кулачки распред. вала нажимают на стаканы, под которыми находятся регулировочные шайбочки и сами клапана. Довольно все просто и надежно, один весомый минус данного механизма, это то, что для регулировки зазоров нам надо все разобрать) Так вот) в этом видео, посмотрим как выставлять коленвал для дальнейших замеров тепловых зазоров и их записи на спец листочек. Так же посмотрим пару нюансов, что нужно снять для доступа к самими этим зазорам) смотрим)

Часть 3

Ну вот зазоры мы промеряли, смотрим анализируем думаем, стоит ли дальше идти) если зазоры на нижнем пороге, конечно желательно их подрегулировать, а если по уходили из допусков тем более) Едем дальше)
Главное!!! выставляем распред. валы по метках, как на видео — впуск и выпуск напротив друг друга, параллельно краю корпуса головки и ВНИМАНИЕ!!! БОЛЬШЕ КОЛЕНВАЛ НЕ КРУТИМ!!!
СВЕЧИ ОСТАВЛЯЕМ ВКРУЧЕННЫМИ НА МОМЕНТ РАЗБОРКИ!!!
Свечи оставляем вкрученными для того, что бы в процессе разборки не упала шайбочка в цилиндр. После сборки их выкручиваем снова для облегчения вращения коленвала.
В идеале можно сделать для упрощения сборки метки на цепи и звездах грм, потом сразу по этим меткам все поставили и все) главное не перескочить цепью на звезде коленвала)
После этих действий попускаем натяжитель ГРМ цепи и фиксируем его спец ключиком (фото ключа ниже), снимаем наши распред. валы рассматриваем все с умным лицом то что та осталось) можете вздонуть) третья часть работы сделана)Осмотрите наши распред. валы на них есть метки, где впуск, где выпуск, что б не перепутали. Смотрим и закрепляем материал)

Часть 4

Теперь когда валы сняты, сигарета скурена) начинаем снимать наши шайбочки магнитиком, для этого приготовим какую то коробочку хитрую, желательно на 16 отсеков, и начинаем по порядку, в такой последовательности:
сняли шайбочку — записали с какого цилиндра, клапана, и ее толщину, написанная толщина на шайбе может отличатся от реальной, поэтому внимательно промеряем микрометром. После снятия всех шайб, смотрим и анализируем опять. Если нужно увеличить зазор, то нам нужно меньшая шайбочка или просто банально можно сточить старую) если нам нужно уменьшить зазор, то тогда без покупки шайбочек нам не обойтись. У меня все зазоры надо было увеличивать, поэтому берем толщину нужного клапана, смотрим зазор по факту, смотрим сколько нужно соток убрать для нужного зазора и отнимаем от толщины нашей шайбы эти сотки. Например:
у нас зазор на выпуске 0.21мм нам надо 0.28мм. Разница между ними 0.07мм, допуск 0.03 уже вышли в два раза. Таким образом нам надо от нашей шайбы она у нас будет 1.98мм отнять 0.07мм. Получается что бы зазор на этом клапане был 0.28 надо шайбу толщиной 1.91мм. Зная эти размеры или покупаем шайбы или стачиваем с постоянным замером микрометра. Далее когда все подобрано, ставим все обратно, главное не перепутайте шайбы с клапанами. Не спешите делайте все внимательно) И обязательно все при установке обильно смазываем маслом. Смотрим видео

Часть 5

Теперь когда все стоит на месте(шайбы и стаканы) Собираем все обратно. Если ставили метки метки на звездах валов и цепи — просто все сопоставляем и укладываем валы в постели) если нет, как я то придется попадать) у меня вышло почти сразу) главная наша цель сейчас выставить валы так, что бы при зажатых постелях они были метками друг на против друга, параллельно плоскости края корпуса головки цилиндров.
Зажимаем все это дело динамометрическим ключом с усилием 12 Н*м, некоторые мажут болты фиксатором резьбы, я не мазал уже так делал вроде все нормально работает до сих пор двигатель с 17 к оборотами) но если есть у вас под рукой то помажьте, не помешает) затяжку начинаем с середины, так как валы находятся под напряжение пружин клапанов, и если начинать с крайних болтов зажимать, то при перекосе можно отломить края постели, в центре таких краев нет поэтому шанса поломки нет. Также не усердствуем с затяжкой и внимательно вкручиваем болты, так как сплав головки хрупкий, можно сорвать резьбу. Сначала затягиваем все обычным ключом, до появления зазора между постелью и плоскостью сопряжения с головкой 1 мм. Тогда перем наш динамометрический ключ. И затягиваем равномерно боты, с усилием 12 Н*м. Начиная с середины, потом накрест остальные.
Меряем зазоры. Если все получилось радуемся за удачную проделанную работу) Если нет, не отчаивайтесь) вы то уже умеете разбирать механизм ГРМ))) смотрим заключительную часть видео)

Вот размеры ключика для взвода натяжителя грм:

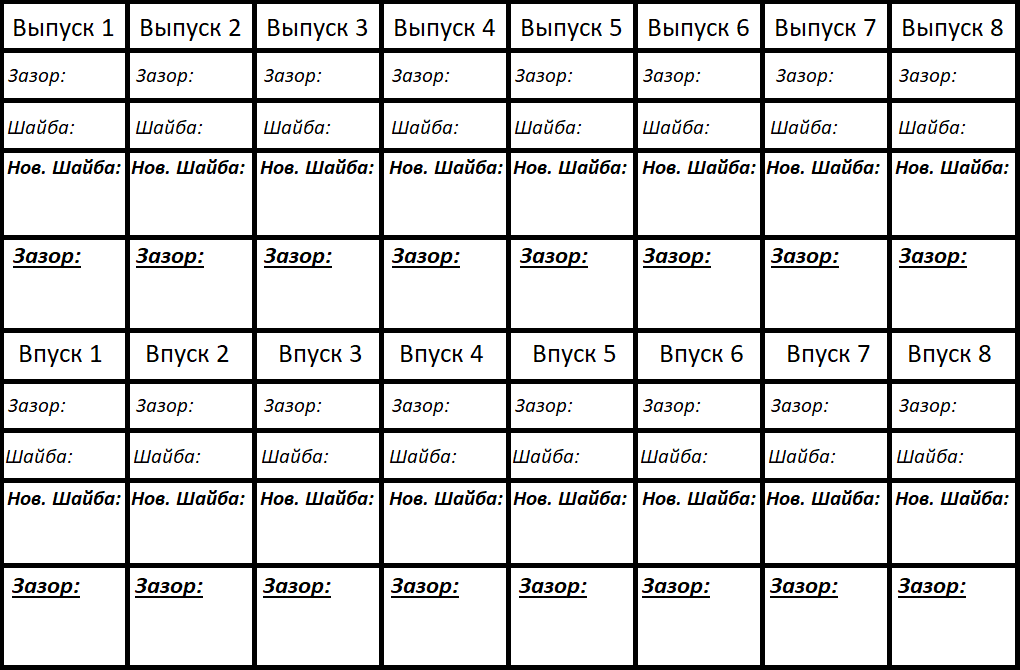

Таблица данных по зазорам:
